Саморобний USB зарядний пристрій шуруповерта - найцікавіші саморобки


Саморобний джерело живлення (usb зарядний пристрій) з непрацюючого шуруповерт Makita.


Ідея проста, зробити з старого непрацюючого шуруповерта, з нормальною не убитої батареєю на 12-18 вольт саморобний зарядний пристрій або usb автономний джерело харчування для телефону, навігатора, планшета і т. д. Проблему зниження напруги можна вирішити, використовуючи звичайний usb зарядку від прикурювача. При виготовленні джерела живлення були використані наступні матеріали:





- непрацюючий шуруповерт Makita, акумуляторна батарея була працездатна. - гніздо - розетка для прикурювача автомобіля - usb зарядний пристрій від прикурювача - автомобільний запобіжник на 10 - Роз'ємні з'єднання обтискні - скотч - ізолента - фарба

Виготовлення саморобного джерела живлення з шуруповерта.

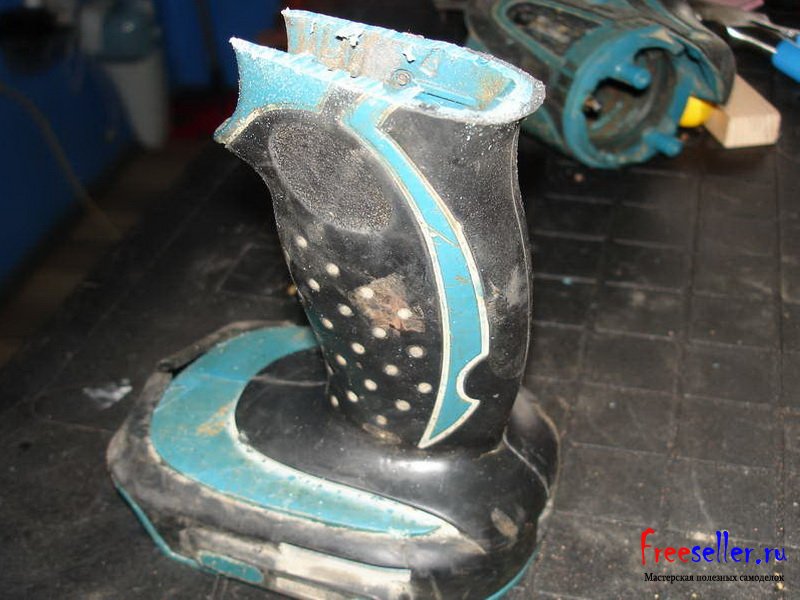

Розберіть шуруповерт на частини, всі нутрощі: якір, статор, редуктор, а також верхня частина шуруповерта більше не потрібні. Акуратно відріжте верхню частину корпусу шуруповерта від ручки.





Підготуйте запобіжник на 10 А, роз'ємні обтискні з'єднання. Просвердліть у бічній частині ручки від шуруповерта декілька отворів і надфілем акуратно сточити отвір для запобіжника.



допомога обтискних роз'ємів з'єднайте дроти до запобіжника.







Закріпіть обтискні з'єднання для запобіжника в корпусі ручки шуруповерта, з допомогою клейового пістолета і підключіть до роз'єму акумуляторної батареї.







З допомогою обтискних роз'ємів підключіть дроти до розетки прикурювача і змонтуйте її у верхній частині обрізаного корпусу. Для цих цілей знову можна скористатися клейовим пістолетом.





Обмотайте всі нутрощі всередині корпусу скотчем для фіксації проводів в корпусі.



Зберіть корпус і заповніть утворилися зазори заповніть автомобільної також можна використовувати клейку стрічку.





Відшліфуйте шпакльовану частина корпусу.



Пофарбуйте аерозольній емаллю.



готовий usb джерело живлення акумуляторної батареї і корпусу від шуруповерта.



Олександр Борисов, р. Самара
