Як перевірити свічки запалювання - найцікавіші саморобки


Пропоную вашій увазі якесь пристосування для швидкої перевірки свічок запалювання.


Пропоную вашій увазі якесь пристосування для швидкої перевірки свічок запалювання.

Принцип такого пристосування - електро-статичний розряд, Точність - приблизно 85-90%, Собівартість - 100-150 руб. Час виготовлення 30-60 хв.Принцип роботи: швидке натискання і відпускання кнопки. При натисканні на клавішу і відпускання - має пролунати (чутних і видимих) мінімум 8 (клацань) розрядів свічки. Якщо розрядів зовсім немає, або їх 2-5 , то свічка не справна. Якщо розрядів 2, 8, перевірте свічку в темряві (напівтемряві) швидко натискаючи-відпускаючи кнопку - побачите місце витоку струму - свічка не справна. Спочатку нам знадобиться п'єзо-запальничка для газової плити ( я її купив за 130 руб).



Також я взяв : болт з шайбою та гайкою (М4);Кліпса для кріплення пластикових труб 20мм; наконечник під болт для пайки; Пружина під батарейки (не пам'ятаю звідки, напевно фотомыльницы) для кращого ел.контакту з корпусом свічки.





Пружинку можна витягнути одягнувши її на викрутку і потягнути пассатижами.





Така форма пружинки забезпечить хороший ел.контакт з корпусом свічки.



Приміряємо кліпсу до площини запальнички.



і відзначаємо.





Вибираємо овал свердлом 4мм ...



Чому центральний провід з жовтого перетворився в білий - пошкодив ізоляцію при збірці-розбиранні і з цього закотал провід у термо-усадку... і зайвий пластик можна відпиляти.



просвердливши отвір під провід, можна на цьому й закінчити, але доведеться якось фіксувати провід на свічці.... ... і тут ... мені довелося дістати Б/В броні-провід....



Далі відрізав кінець, який приєднувався до трамблеру, розтиснув наконечник свічки, стягнув ковпачок свічки і обрізав його трохи коротший...

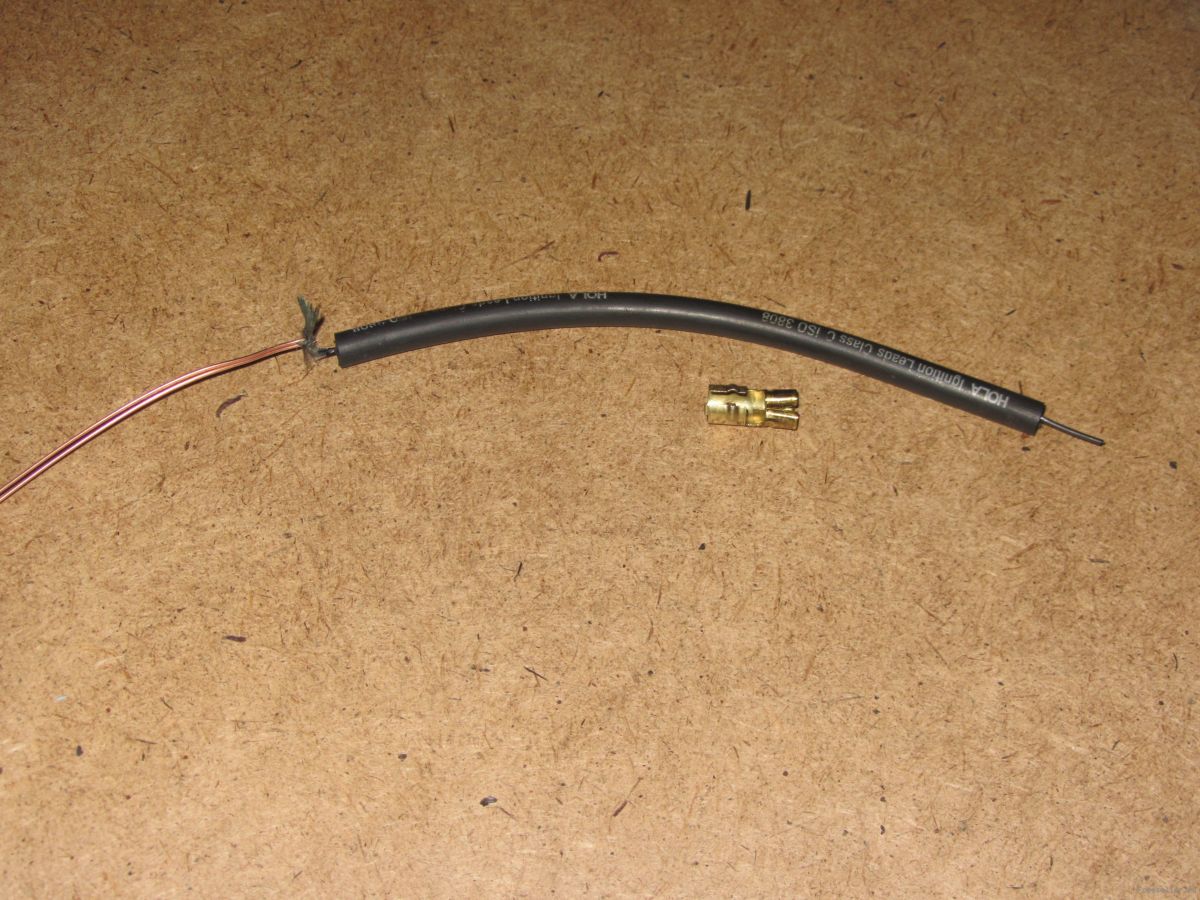

Акуратно знімаємо ізоляцію з обох кінців, з одного так, щоб вчепиться пасатижами, а з іншого - шкурим ножем до волокна, зав'язуємо його у вузол навколо середини міцною і тонкого дроту або нитки (чим тонше і міцніше - тим краще)

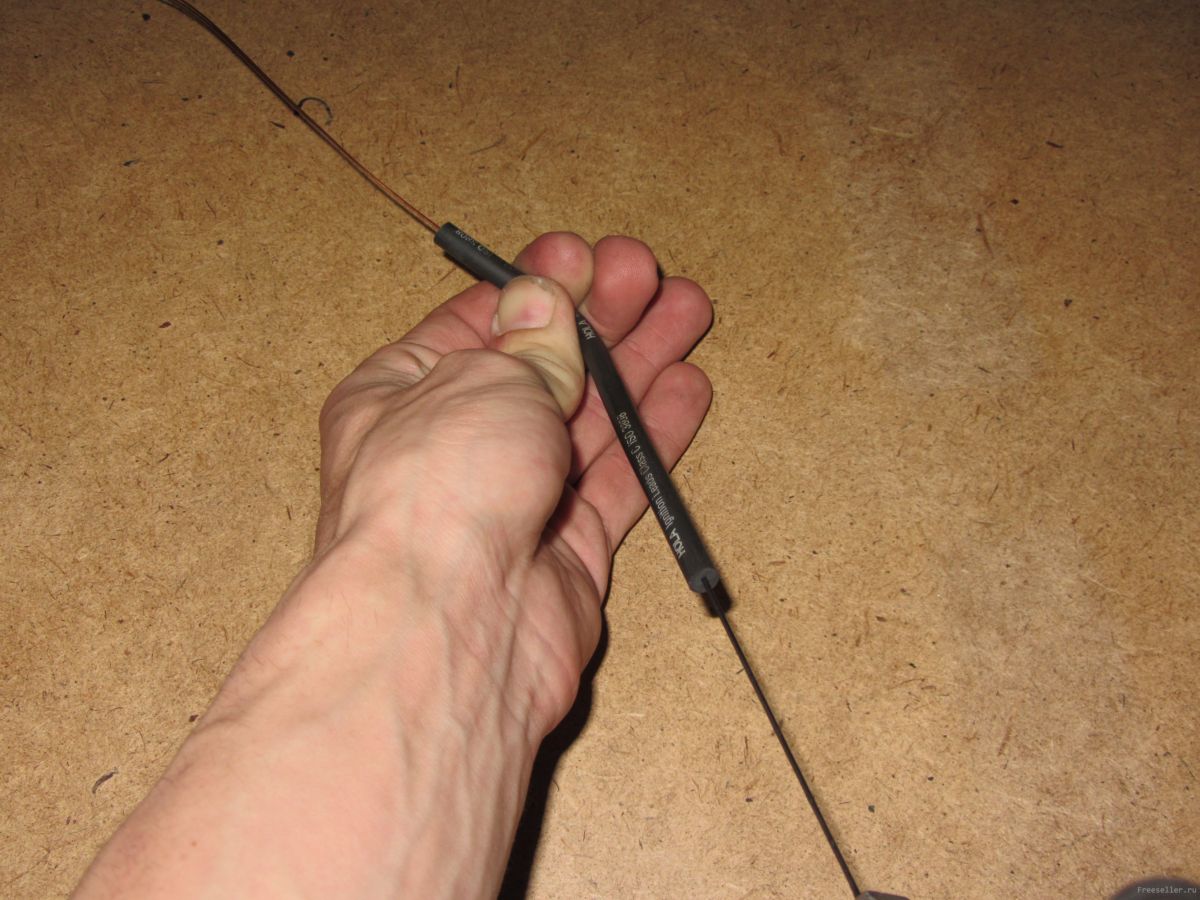

Тримаючи пасатижами один кінець жили, поступальними рухами стягуючи ізоляцію, затягуємо в неї дріт.









Потім зняв оплетку з тонкого кабелю ( LIYCY 2х1) і з допомогою затягнутою петлі, таким же шляхом стягування ізоляції, втягнув її в ізоляцію бронепроводи (На оплітку бризкав WD-40).







Загинаємо оплітку і на неї напрессовываем контакт наконечника свічки і одягаємо свічковий ковпачок



Далі збірка. Розсвердліваємо отвір в боковині на 0.5 мм менше діаметра ізоляції. Пропускаємо припаяний наконечник крізь отвір в корпусі і кліпсі, пропускаємо болт і стягаємо гайкою.










Зотов Олексій
р. Самара
