Майстер-класи своїми руками

Способи виготовлення печаток і штампів - найцікавіші саморобки


При виготовленні штампа спочатку необхідно виготовити матрицю. Придатним матеріалом для цього можепослужити звичайний пластилін білого або жовтого кольору. З нього необхідно як можна рівніше виліпити фігуру у вигляді зрізаного конуса (діаметр широкої сторони трохи більше діаметра планованого штампа).


Таким же чином можете виготовити заготовку будь-якої іншої форми. Після цього покладіть заготовку хвилин на 15-10 в морозильну камеру холодильника.Зробивши ескіз штампу потрібної конфігурації на папері, через копіювальний папір переведіть його на охолоджену заготовку, а потім острозаточенным олівцем, сірником або іншим тонким предметом акуратно видавіть контур штампа на 1,5-2 мм у глибину.Слідкуйте за тим, щоб всі внутрішні стінки штампа були рівними, інакше літери на відбитку печатки вийдуть з дефектами.Отриману заготівлю матриці необхідно покрити електропровідним шаром. В даному випадку - шляхом втирання в поверхню форми графіту, ретельно розтертого до порошкоподібного стану. Втирання проводиться м'яким пензликом. Зайвий, не прилип графіт необхідно здути.Покривши матрицю графітом і приклавши провідники з мідного дроту діаметром близько 1 мм, підготовлену заготовку залишають у холодильнику на 30-40 хвилин, після чого відразу ж занурюють у гальванічну ванну, схема якої перебуває під струмом, щоб не розчинилася розділяє плівка.Спочатку потрібно зробити покриття провідного шару міді при малій щільності струму в розчині:- Сірчиста мідь (мідний купорос) 150-200 гр.;- Сірчана кислота 7-15 гр.;- Етиловий спирт 30-50 гр.;- Вода - 1000 млРобоча температура електроліту 18-25 "С, щільність струму 1-2 А/дм2. Після того, як вся поверхня затягнетьсяшаром міді, форму необхідно перенести в електроліт, призначений для гальванопластических робіт наступного складу:- Сірчанокисла мідь - 340 в. ч.- Сірчана кислота - 2 ст. ч.- Вода - 100 в. ч.Температура розчину 25-28 °С. Щільність струму 5-8 А/дм2. Витримувати до відкладення міді товщиною 0,5-0,7 мм (близько 20 хв).Після металізації матрицю необхідно очистити від пластиліну і просушити.Наступний етап - лиття. Для цього цілком підходить метал, температура плавлення якого не перевищує 400 °С (свинець, олово і т. п. аж до цинку). В даному випадку зупинимося на свинці. Цей метал, легко плавиться навіть на газовій плиті, до того ж не складе великої праці його знайти. Перед заливкою металу у форму всю її внутрішню поверхню необхідно припудрити графітовим порошком. Припудрену матрицю розігрійте до температури, близької до температури плавлення свинцю. Це краще зробити одночасно з плавленням металу. В холодній формі лиття робити не можна. Метал заливається безперервним струменем, після чого формі дайте повністю охолонути.Гальванічна ванна


ванни можна використовувати, наприклад, корпус від старого акумулятора з віддаленими внутрішніми перегородками, З товстого мідного дроту необхідно зробити поперечні перекладини, з яких дві служать для підвішування мідних пластин (анодів), а третя для омедняемого предмета. Анодні пластини включаються між собою паралельно і приєднуються до клеми ( ) джерела живлення. Важливою умовою металізації є чистота електроліту. При появі каламуті або осаду електроліт необхідно профільтрувати. В якості джерела струму можна використовувати випрямляч напругою 6-12, що живиться від мережі змінного струму (127-220 в або автомобільного акумулятора. До схеми необхідно підключити амперметр і вольтметр. Якщо поверхня матриці менше 0,5 дм"', краще використовувати міліамперметр на 500 мА. Опір реостата повинно бути близько 8-10 Ом, щоб можна було змінювати струм в межах часток ампера. При складанні електричної ланцюга ванни, важливо не сплутатиполюса у випрямляча або акумулятора, т. к. аноди обов'язково повинні бути підключені до позитивного полюса, а омедняемый предмет до негативного. Рівне покриття внутрішніх порожнин матриці міддю залежить від величини струму. не перевершує межі відомого і залежить від площі його поверхні. Наприклад, якщо норма щільності струму дорівнює 0,5 А на дм2 і загальна площа предмета близько 0,5 дм/2, то струм не повинен перевищувати 0,5 х 0,5 = 0,25 Д. При більшому струмі мідь буде відкладатися не міцним, легкоотделяющимся шаром.

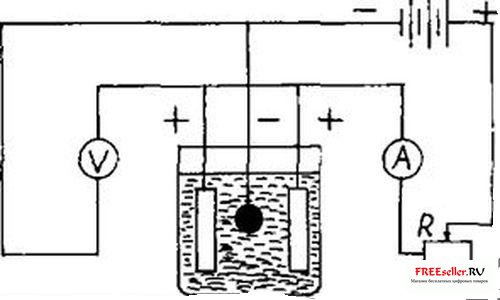

Рис.1. Схема включення гальванічної ванни у ланцюгМатриця повинна занурюватися у ванну під напругою. Якщо метал відкладається в порожнинах матриці нерівномірно, значить, або металлизируемая поверхню матриці знаходиться під кутом до анода, або у ванні недостатня щільність струму.Таким способом можна виготовляти печатки, штампи, екслібриси тощо практично будь-якої конфігурації.Гальванопластичного операції краще проводити у двох ваннах, щоб не переривати процес. Весь процес виготовлення штампу при наявності необхідних пристроїв займає не більше 3,5 годин. Рукоятку штампа краще відливати одночасно зі штампом.




Додати коментар
Ім'я:*
Коментар:
Введіть код: *
