Пристрій являє собою УКХ ЧМ передавач в радиовещательном діапазоні частот. Харчується вона від телефонної лінії і має вихідну потужність близько 20 мВт. Основна відмінність цього приладу від описаних вище полягає в способі підключення до телефонної лінії. У цьому випадку пристрій підключається в розрив одного з проводів лінії в будь-якому місці по всій довжині кабелю.

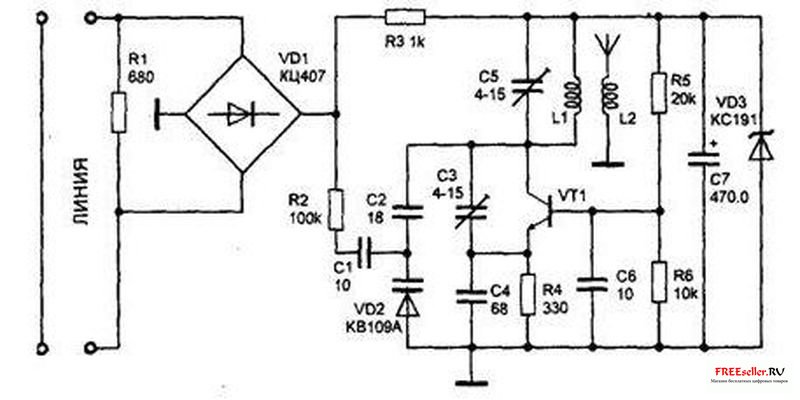

Принципова схема радіоретранслятора представлена на рис. 1. Резистор R1 включається в розрив одного з проводів телефонної мережі. При знятті трубки телефонного апарату в ланцюзі з'являється струм, який, в залежності від типу апарату та стану лінії, знаходиться в межах 10-35 мА. Цей струм, протікаючи через резистор R1, викликає на ньому падіння напруги порядку 4-25 Ст. Напруга надходить на випрямні диодную збірку типу КЦ407, завдяки якій пристрій може підключатися в лінію без дотримання полярності. Високочастотна частина схеми живиться від параметричного стабілізатора, зібраного на резисторі R3, стабілітроні VD3 типу КС191 і конденсатор С7. Стабілізатор обмежує надлишок напруги, що надходить з діодним складання VD1. Задає генератор виконаний на транзисторі VT1 типу КТ315. Частотна модуляція здійснюється шляхом зміни ємності варикапа VD2'Tnna KB109A. Модулюючий напруга надходить з лінії через послідовно включені резистор R2 і конденсатор С1. Перший обмежує рівень низькочастотного сигналу, другий - виключає проникнення постійної напруги лінії в ланцюг модулятора. Частотно-модульований сигнал з котушки зв'язку L2 надходить в антену, в якості якої використовується відрізок монтажного проводу довжиною, що дорівнює чверті довжини хвилі, на якій працює передавач.



Рис.1. Принципова схема телефонного ретранслятора з живленням від телефонної лінії Транзистор VT1 можна замінити на КТ3102, КТ368. Диодную збірку VD1 можна замінити на чотири діода КД102 або КД103. Стабілітрон VD3 можна використовувати будь-який з напругою стабілізації 6,8-10 Ст. Конденсатор С7 повинен бути розрахований на робочу напругу, більше напруги стабілізації VD3. Котушка L1 намотана на корпусі підлаштування конденсатора С5 і містить 7 витків дроту ПЕВ 0,31 мм. Котушка L2 намотана поверх котушки L1 тим же дротом - 2 витка.При налаштуванні конденсатори СЗ і С5 підлаштовують так, щоб в потрібному діапазоні (65-108 МГц) передавався сигнал максимально можливої потужності. Дальність дії зібраного радіоретранслятора в залежності від умов прийому становить 30-150 м.


Андріанов в. І. Бородін Ст. А. Соколов А.с
